TVS管和高分子ESD在門控對講系統中的應用
一、TVS管和高分子ESD的組合應用：
2015年4月份的時候，有一個珠海的客戶經老客戶介紹找到我司，說有一個門控對講機在檢測機構對機器VOL進行ESD空氣 8KV的時候，會打壞FLASH IC。

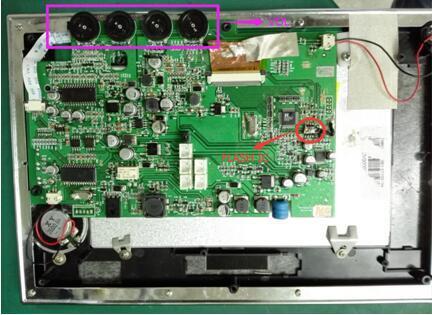

我司EMC工程師拿到機器后進行實驗，發現空氣6KV也會出現同樣的問題，即打壞FLASH IC。如下圖示

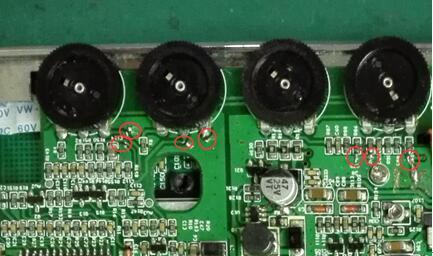

在分析后，在VOL的每個引腳對地并聯高分子ESD（型號：CV0402VT6201T），再進行空氣6KV放電實驗，測試通過。

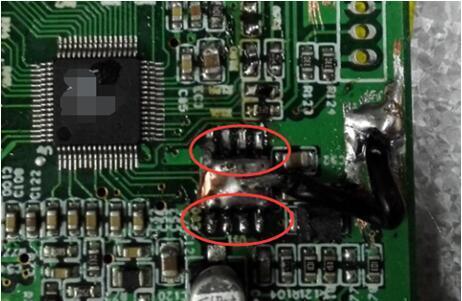

但調高至7.5KV時，FLASH IC的損壞現象又出現了。于是，工程師在FLASH的各個PIN腳對地并了TVS管（型號：ESD3V3C250TA），測試通過，調至8.5KV測試也一舉通過。
二、TVS管和高分子ESD的特點：
1、TVS管具有響應速度快、電壓精準、結電容、使用壽命長的特點;
2、高分子ESD具有響應速度快、通流量大、結電容低、使用壽命長的特點。
