一、 智能電力線集中器ESD測試標準
智能電力線集中器ESD測試是根據IEC61000-4-2 標準(即國際電工委員會所頒布的一個基礎性標準）, 標準適合于各種電氣與電子設備作電磁兼容性的測試 ，IEC61000-4-2 對應國內標準是GB/T 17626.2 。
IEC61000-4 標準的最大特點是體現在它的實用性, 它對不同環境條件下的電氣與電子設備的電磁兼容性有不同的要求，因此標準適用的面就非常之廣。
二、 智能電力線集中器ESD整改案例：
1、測試原因分析：
按照IEC61000-4-2接觸±4K，空氣±8K標準。分別對機器外露RF、WLAN、接線螺絲柱進行接觸±4K放電，對顯示屏進行空氣±8K放電，均出現復位重啟現象。經分析為主控受到ESD干擾，系統復位重啟。
2、整改措施：

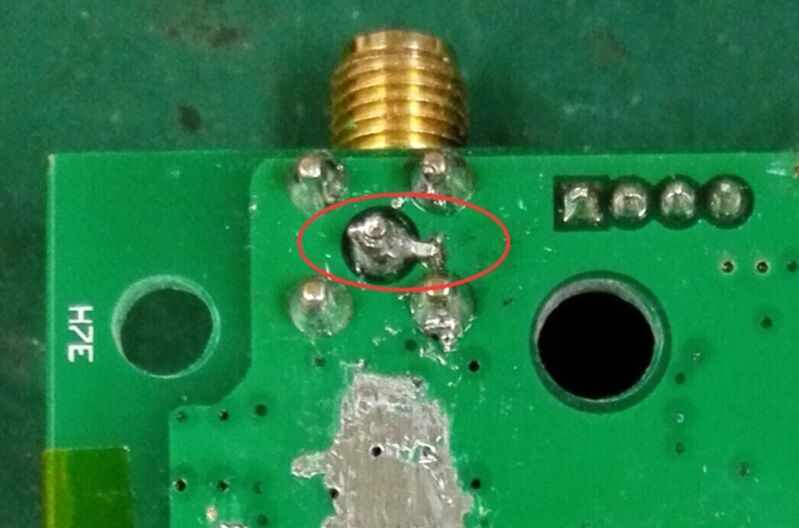

1RF端口引腳對地增加ASIM ESD（型號：CV0402VT6001T），如圖一所示
（圖一）

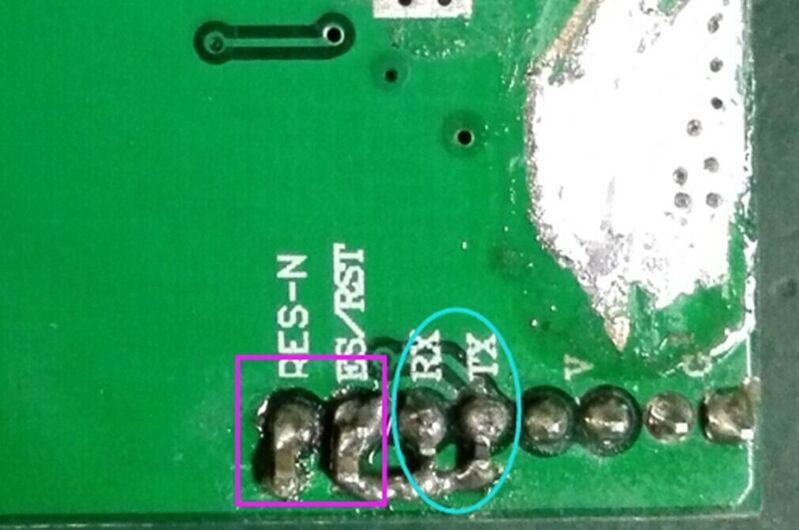

2主板外接端口引腳對地增加ASIM ESD（紅色圓圈型號：CV0402VT6102T；藍色圓圈型號: CV0402VT6030T）。圖二所示
（圖二）

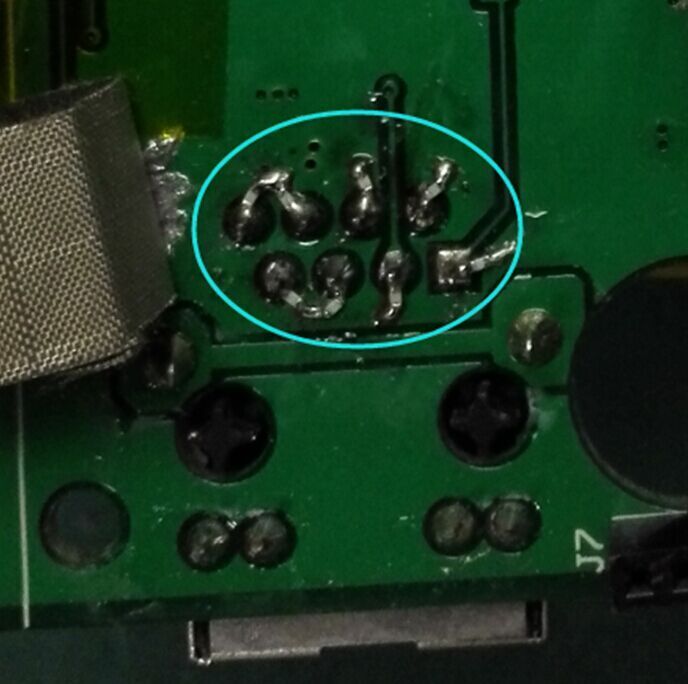

3網絡端口引腳對地增加ASIM ESD（型號：CV0402VT6001T）。圖三所示
（圖三）

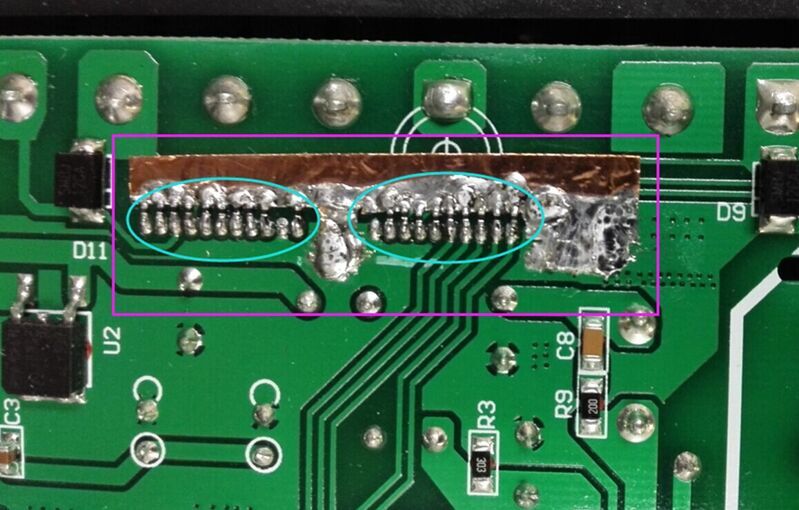

4針對接線柱靜電處理，可以在排插引腳對地增加ASIM ESD（型號：CV0402VT6201T）。
圖四所示：
（圖四）
5針對顯示屏空氣放電引起的復位現象處理，可以在顯示屏引腳對地增加ASIM ESD（型號：CV0402VT6201T）
