USB是目前應用面最為廣泛的端口，因其裸露的金屬座子及對外通訊的信號PIN腳，容易受到ESD脈沖、插拔尖峰脈沖電壓等快速瞬變的影響，普通的防護器件會對數據的傳輸造成影響，USB 3.1新標準的面世為這種運用廣泛的數據接口帶來了重大變化，其中包括更高的數據速率。該標準將以前的USB 3.0標準的數據速率提升了一倍(達10Gbps)，并且使用的是相同的數據線，提高數據速率同時也凸顯了系統級ESD管抗打擊能力的重要性，因為高速系統的結構較小，對ESD靜電二極管更為敏感。此方案高速信號部分采用單路雙向超低容的ESD靜電二極管防護器件，配合集成4路低容的ESD器件，提供靈活的布線選擇，在不影響數據傳輸的前提下滿足IEC61000-4-2 Level 4靜電放電防護需求。

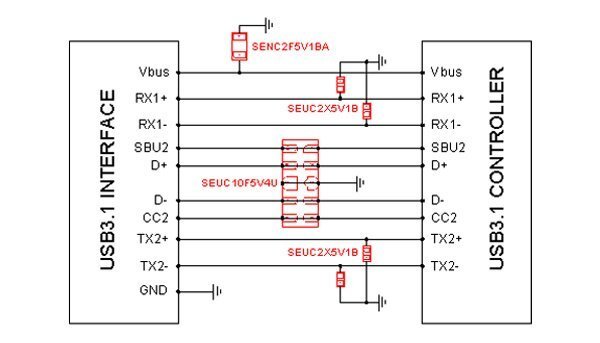

應用示例
型號參數
規格型號 | 方向 | 工作電壓(V) | IPP(A) | 鉗位電壓(V) | 結電容(pF) | 封裝 |
SENC2F5V1BA | Bi. | 5 | 6 | 10 | 12 | DFN1006-2L |
SEUC10F5V4U | Uni. | 5 | 4.5 | 15 | 0.6 | DFN2510-10L |
SEUC2X5V1B | Bi | 5 | 3 | 25 | 0.25 | DFN0603-2L |
